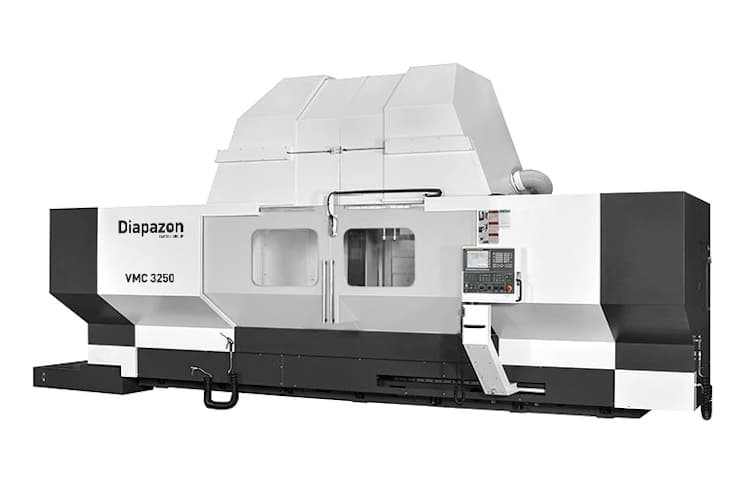

Вертикальный обрабатывающий центр VMC 3250

VMC 3250 предназначен для высокоскоростной 5-осевой обработки титаново-алюминиевых сплавов и композитов. Конструкция высокой жесткости с пониженной вибрационной характеристикой – вот основные отличительные особенности этого станка. Таким образом, VMC 3250 обладает отличными динамическими характеристиками и обеспечивает безупречное качество обработки поверхности.

Длина хода
Длина хода по оси X, мм	3000
Длина хода по оси Y, мм	1000
Длина хода по оси Z, мм	750
Длина хода по оси A	-40° ~ +40°
Длина хода по оси B	-40° ~ +40°
Расстояние от торца шпинделя до стола, мм	100-850
Стол
Размер стола, мм	3250x800
Т-образный желоб (№хШиринахРасстояние), мм	5x18x150
Высота стола, мм	1075
Максимальная грузоподъемность, кг	3000
Шпиндель
Макс. скорость шпинделя, об/мин	12000
Конус шпинделя	7/24 конус №50
Усилие зажима инструмента, кН	18
Скорость подачи
Скорость быстрой подачи по оси X/Y/Z, м/мин	20/20/10
Скорость рабочей подачи, мм/мин	1-10000
Скорость толчковой подачи, мм/мин	1260
Автоматическая смена инструмента
Хвостовик инструмента	ISO 50 или BT-50, или CT-50
Гнездо магазина, инструмент	32
Максимальный диаметр инструмента (без смежного инструмента), мм	250
Максимальная длина инструмента, мм	350
Максимальный вес инструмента, кг	20
Тип устройства автоматической смены инструмента	ARM
Электродвигатель
Двигатель шпинделя (непрерывн./30 мин), кВт	25/30
Двигатель осей X/Y/Z, кВт	4/4/9
Питание
Требования к питанию, кВА	45
Источник воздуха, кг/см²	6
Объем бака для масла/охлаждающей жидкости
Объем бака для охлаждающей жидкости, л	400
Производительность гидравлической системы, л	60
Производительность системы смазки, л	4
Контроллер
Fanuc	31 i-A
Размеры станка
Высота станка, мм	3778
Занимаемая площадь, мм	7410x5360
Масса станка, кг	28000
