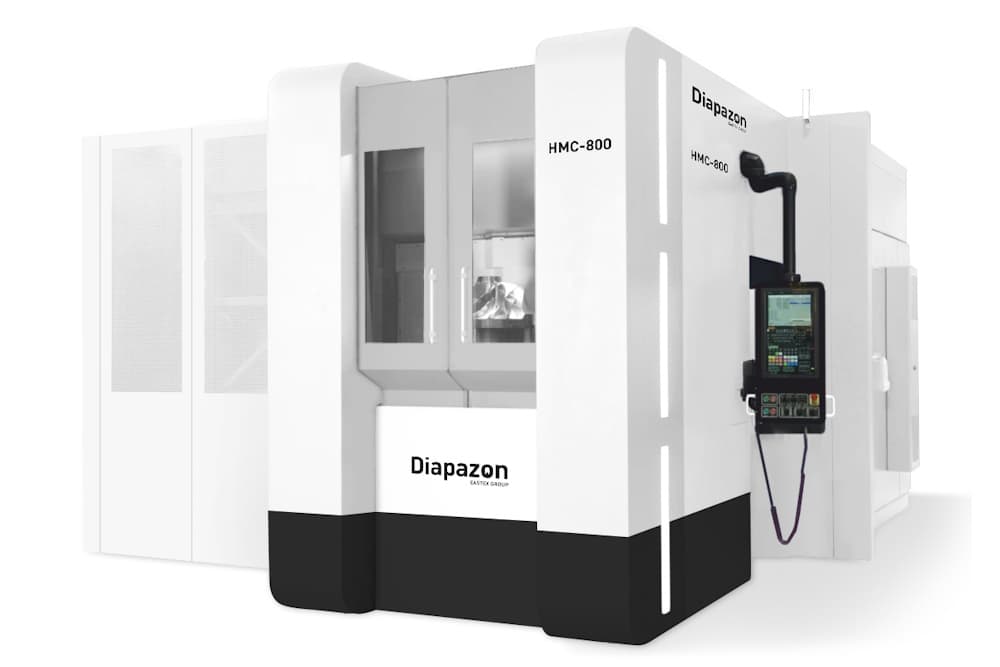

Горизонтальный обрабатывающий центр HMC 800

HMC 800 спроектирован с учетом гибкости, высоких динамических характеристик, жесткости и точности. Станок обладает Т-образной конструкцией со стойкой, подвижной в поперечном направлении и столом с продольным перемещением. Шпиндель горизонтальной оси. Исполнение осей гарантирует оптимальное положение направляющих и винтов для достижения высоких динамических свойств. Двухслойное положение направляющих оси X соответствует современному уровню техники с точки зрения жесткости и сопротивления тяговому усилию при тяжелых режимах механической обработки. Ось вращения стола (B) приводится в движение моментным двигателем и оборудована системой измерения и обнаружения, выполненной с абсолютными датчиками угла поворота.

HMC 800	4-осевая	5-осевая	Многозадачная
Рабочая зона
Ход по оси X, мм	800	800	800
Ход по оси Y, мм	800	800	800
Ход по оси Z, мм	800	800	800
Тяговое усилие по оси X/Y/Z, кН	8	8	8
Скорость быстрой подачи по оси X/Y/Z, м/мин	75	75	75
Спутник
Вариант 1, мм	500 x 500	500 x 500	500 x 500
Вариант 2, мм	500 x 630	500 x 630	500 x 630
Вариант 3, мм	-	-	Ø 630
Поворотный стол (ось В)
Макс. частота вращения, об/мин	100	100	100/1200
5-я ось (ось А)
Тип	-	Наклонный стол	Наклонный стол
Макс. скорость наклона, об/мин	-	40	40
Угол наклона	-	140° (+35°/-105°)	140° (+35°/-105°)
Точность
Линейные оси А/М/R согласно ISO 230-2, мкм	4/2/3	4/2/3	4/2/3
Круговые оси А/М/R согласно ISO 230-2, дуговые секунды	4/2/3	4/2/3	4/2/3
Шпиндельный узел
Интерфейс инструмента	HSK-A / ISO	HSK-A / ISO	HSK-T / CAPTO
Диапазон частот вращения, об/мин	10000-30000	10000-30000	10000-30000
Макс. мощность, кВт	120	120	120
Макс. крутящий момент, Нм	320	320	320
Инструментальный магазин
Вместимость, шт.	80 (500+)	80 (500+)	80 (500+)
Масса инструмента, кг	25	25	25
Макс. длина, мм	500	500	500
Макс. диаметр, мм	300	300	300
Сведения о станке
Ориентировочная площадь занимаемой поверхности, м²	20	20	20
Ориентировочный вес, кг	14500	14500	14500
Доступные конфигурации	Одностутниковые / Двухспутниковые / Многоспутниковые / ГПС

Базовая комплектация и опции	4-осевая	5-осевая
Доступные конструктивные исполнения
Поворотный стол непрерывного действия (ось B) с передачей от моментного двигателя	стандарт	-
Наклонный стол для операции фрезерования с передачей от спаренного моментного двигателя	-	стандарт
Наклонный стол для операции фрезерования и токарной обработки с передачей от спаренного моментного двигателя	-	опция
Функция шлифования с правкой шлифовального круга в рабочей зоне	опция	опция
Электрошпиндель
Электрошпиндель HSK-A63, 14 000 об/мин, 25 кВт (S1), 159 Нм (S1)	стандарт	стандарт
Электрошпиндель HSK-A100 14 000 об/мин, 45 кВт (S1), 276 Нм (S1)	опция	опция
Другие доступные конусы инструментов: ISO40 – ISO50 – CAPTO C6 – CAPTO C8	опция	опция
Дополнительные функции для электрошпинделя
Охлаждение шпинделя	стандарт	стандарт
Компенсация удлинения шпинделя	стандарт	стандарт
Подшипники с переменным предварительным нагружением	стандарт	стандарт
Система проверки вибрации шпинделя (VIBROCONTROL)	стандарт	стандарт
Упорный блок MCM STOP-BLOCK для угловых головок	опция	опция
Инструментальный магазин
Боковой инструментальный магазин, 1 модуль, 3 уровня: 176 инструментов HSK100, 343 инструмента HSK63	стандарт	стандарт
Дополнительные модули и уровни: до 692 инструментов HSK100, до 1354 инструментов HSK63	опция	опция
Станция инструментов для загрузки-выгрузки спереди	опция	опция
Станция инструментов для загрузки-выгрузки сзади	опция	опция
Система радиочастотной идентификации Balluff – тип M	опция	опция
Терминал jTERM 2.0 для загрузки-выгрузки инструментов	опция	опция
Автоматизация
Двухспутниковое исполнение станка	стандарт	стандарт
Односпутниковое исполнение станка, исполнение станка с ГПС	опция	опция
Многоспутниковая система MP7 с двухспутниковым манипулятором – 1 станция загрузки выгрузки	опция	опция
Многоспутниковая система MP9 с двухспутниковым манипулятором – 1 станция загрузки выгрузки	опция	опция
Многоспутниковая система MP15 с двухспутниковым манипулятором – 1 станция загрузки-выгрузки	опция	опция
Дополнительная станция загрузки-выгрузки обрабатываемой детали	опция	опция
Дополнительная механизированная станция загрузки-выгрузки обрабатываемой детали	опция	опция
Высокоточная (20 мкм) дополнительная механизированная станция загрузки-выгрузки обрабатываемой детали	опция	опция
Зажимное устройство (гидравлическое, пониженного давления)
Гидравлическое соединение на поворотном столе – 2 или 4 линии	опция	опция
Предварительное расположение для вакуумного зажимного устройства на поворотном столе	опция	опция
Системы
Узел фильтрации СОЖ и транспортер для удаления стружки с задним выходным отверстием	стандарт	стандарт
Узел фильтрации СОЖ и транспортер для удаления стружки с боковым выходным отверстием	опция	опция
Высокое давление 20 бар, производительность 28 л/мин, через центр инструмента	стандарт	стандарт
Высокое давление 80 бар, производительность 37 л/мин, через центр инструмента	опция	опция
Высокое давление 120 бар, производительность 37 л/мин, через центр инструмента, с внешним баком емкостью 2000 л	-	опция
Фильтрация с размером ячейки: 40 мкм для инструмента, 250 мкм для общего использования	стандарт	стандарт
Фильтрация с размером ячейки: 20 мкм для инструмента, 250 мкм для общего использования	опция	опция
Автоматическая программируемая система отделения стружки	опция	опция
Промывка, продувка конуса инструмента	стандарт	стандарт
Промывочный пистолет со стороны ЧПУ	опция	опция
Продувочный пистолет	опция	опция
Минимальная смазка через центр инструмента	опция	опция
Зонды
Контроль целостности инструмента с помощью лазера	опция	опция
Лазерная измерительная система для фрезерных инструментов в рабочей зоне для наклонного стола	-	опция
Измерение инструмента с помощью высокоточного зонда	-	опция
Измерение обрабатываемой детали с помощью высокоточного зонда	опция	опция
Датчик температуры обрабатываемой детали	опция	опция
Цифровые решения
ПО jNODE-Light с системой контролера jFMX Supervisor System (стандартная комплектация для многоспутниковых версий)	опция	опция
ПО jNODE 2.0 с системой контролера jFMX Supervisor System	опция	опция
ПО jNODE FR с решением для мониторинга jFRX MONITORING	стандарт	стандарт
ПО jFRX ADVANCED MONITORING (система расширенного мониторинга)	опция	опция
ПО jFRX PREDICTIVE MAINTENANCE (система диагностического технического обслуживания)	опция	опция
ПО jFRX FLUID MONITORING (система мониторинга текучих сред) с дополнительными датчиками	опция	опция
Монитор контроля состояния инструмента MCM	стандарт	стандарт
Автоматическое выключение электропитания	опция	опция
Режим ожидания	опция	опция
Расширенный режим ожидания	опция	опция
Цикл предварительного разогрева станка	опция	опция
Видеокамера рабочей зоны	опция	опция
3D-модель рабочей зоны	опция	опция
Системы трехмерного программирования
Система ЧПУ FANUC iSeries 31-iB5	стандарт	стандарт
Система ЧПУ Siemens 840D Solution Line	опция	опция
Система ЧПУ Heidenhain TNC 640	-	опция
